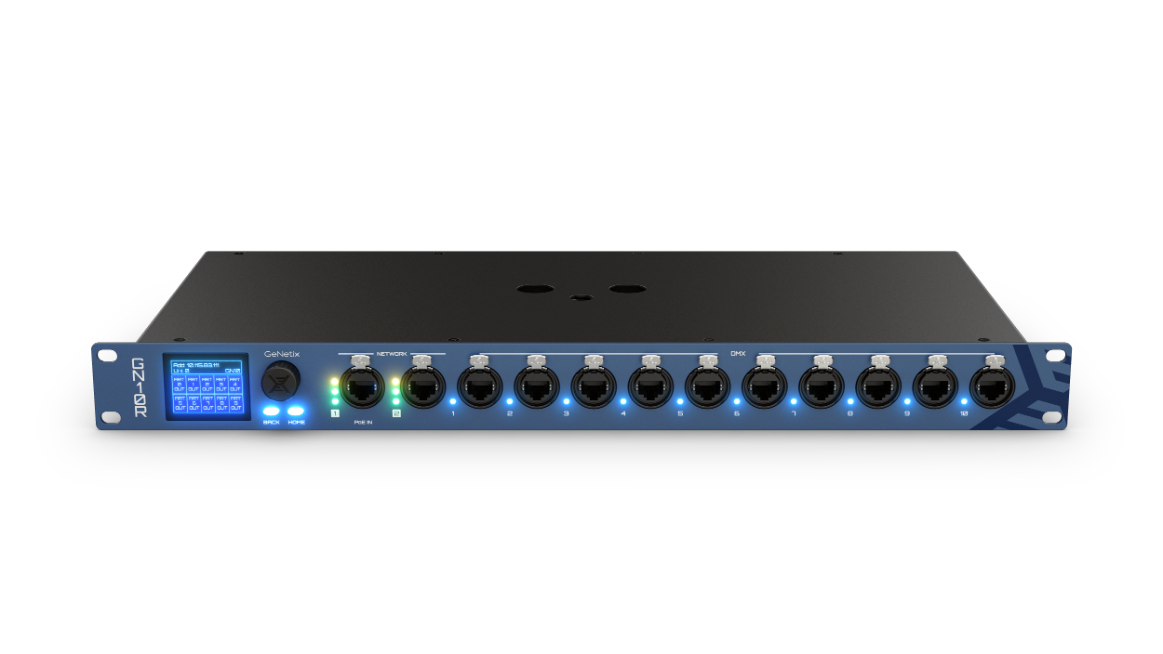

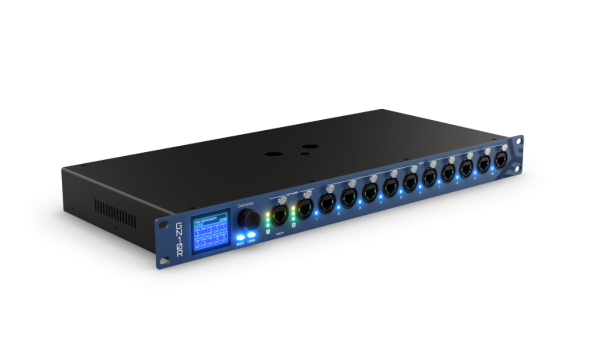

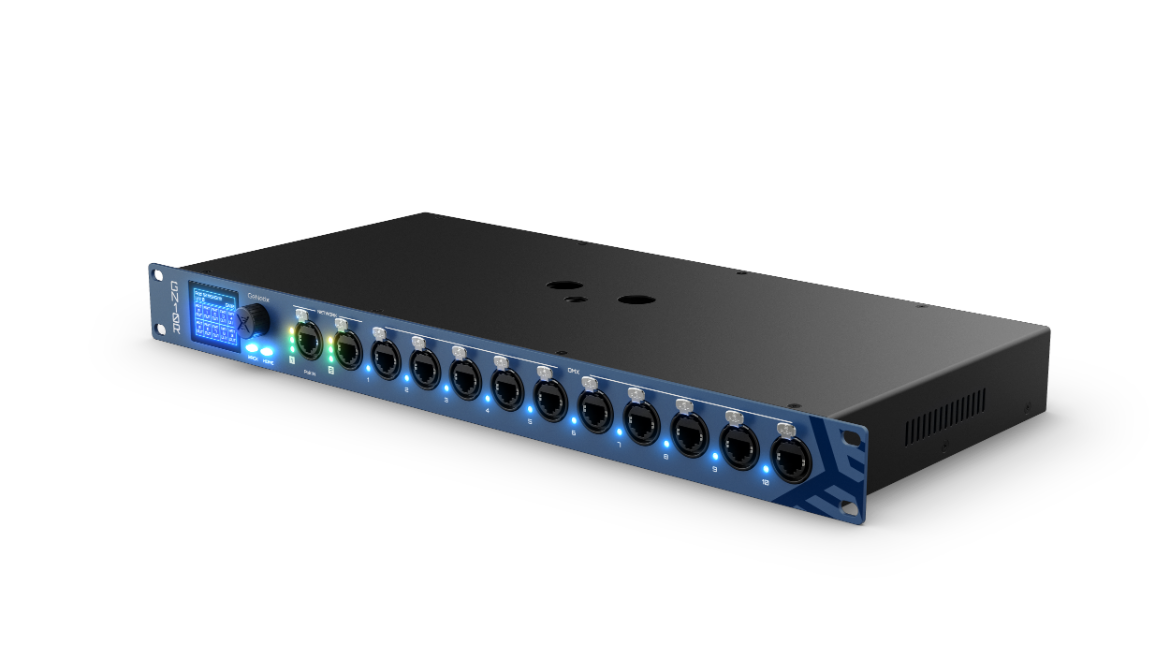

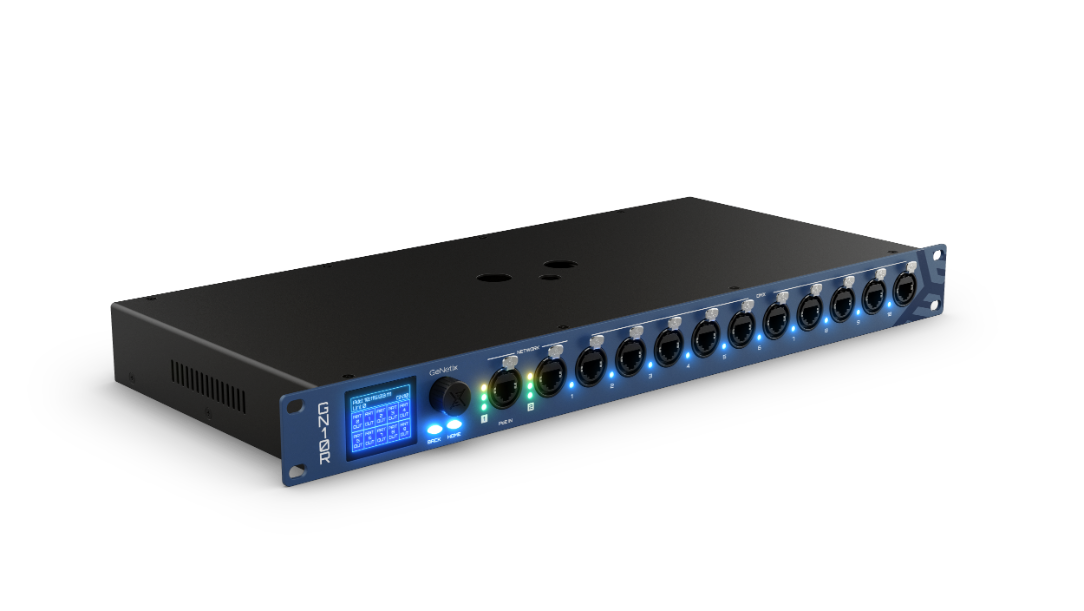

GeNetix GN10R
Ideális megoldás a távoli adatelosztásra.
GeNetix GN10R
- 10 közvetlen RJ45 DMX port (in/out), távvezérlés-támogatással (RDM)
- Art-Net/sACN-támogatás
- LTC és MIDI Timecode-továbbítás Etherneten keresztül
- MIDI Notes-továbbítás Etherneten keresztül
- UDP-parancsokon keresztül jelenetek visszahívása
- Beépített webszerver távoli konfigurációhoz
- Beépített kijelző és enkóder helyi konfigurációhoz
- USB-n keresztül csatlakoztatva teljes hozzáférést biztosít a MagicQ PC rendszerekhez (Full Unlock)
- Hálózaton keresztül csatlakoztatva akár 2 MagicQ rendzser teljes feloldását is lehetővé teszi
Leírás
A GeNetix Node 10R egy többfunkciós node, amely megoldást kínál a távoli adatelosztásra számos világítástechnikai alkalmazásban, kiemelten támogatva a Timecode, MIDI és 10Scene protokollokat. A GN10 sorozat R jelzésű változata RJ45 csatlakozókkal van szerelve a DMX portokon, így kifejezetten alkalmas fix installációs projektekhez.
Ez az univerzális interfész támogatja az Art-Net, sACN és RDM protokollokat. Ahogy a többi GeNetix eszköz esetében is, a Node 10R távolról konfigurálható ChamSys fényvezérlőpultokról, a beépített webszerveren keresztül, vagy akár helyben az eszköz kijelzőjének és enkóderének segítségével. A DMX portok szabadon konfigurálhatók, használhatók bemenetként vagy kimenetként, és a DMX időzítések is egyedileg állíthatók. Két hálózati portjának köszönhetően a GeNetix Node 10R Etherneten keresztül (PoE), vagy hálózatról, powerCON TRUE1 bemeneten keresztül is tápellátást kaphat.
Ez a sokoldalú eszköz számos különböző helyzetben használható: önálló interfészként, M12-es csavarral a rig-be szerelve vagy a mellékelt rack fülek segítségével rack-be építve.
A GeNetix Node 10R ideális választás olyan helyszíneken, ahol a Timecode vagy MIDI forrás távol helyezkedik el a vezérlőpulttól. Az eszköz LTC és MIDI portjai lehetővé teszik mind a Timecode, mind a MIDI Notes jelek továbbítását MagicQ rendszerek felé ChamNet hálózaton keresztül, valamint támogatják az Art-Net Timecode átvitelét az azzal kompatibilis rendszerek számára is.
A MagicQ PC rendszerekhez USB-n keresztül csatlakoztatva, a GeNetix Node 10R teljes hozzáférést biztosít a MagicQ szoftver funkcióihoz (Full Unlocked Mode). Ilyenkor nem csak DMX interfészként működik, hanem Timecode, MIDI és 10Scene gateway-ként is, lehetővé téve a teljes MagicQ funkcionalitást Linux, Mac és Windows alapú rendszereken. Hálózaton keresztül csatlakoztatva az eszköz akár két MagicQ PC példányt is képes teljesen feloldani Art-Net vagy sACN node-ként használva.
Specifikációk

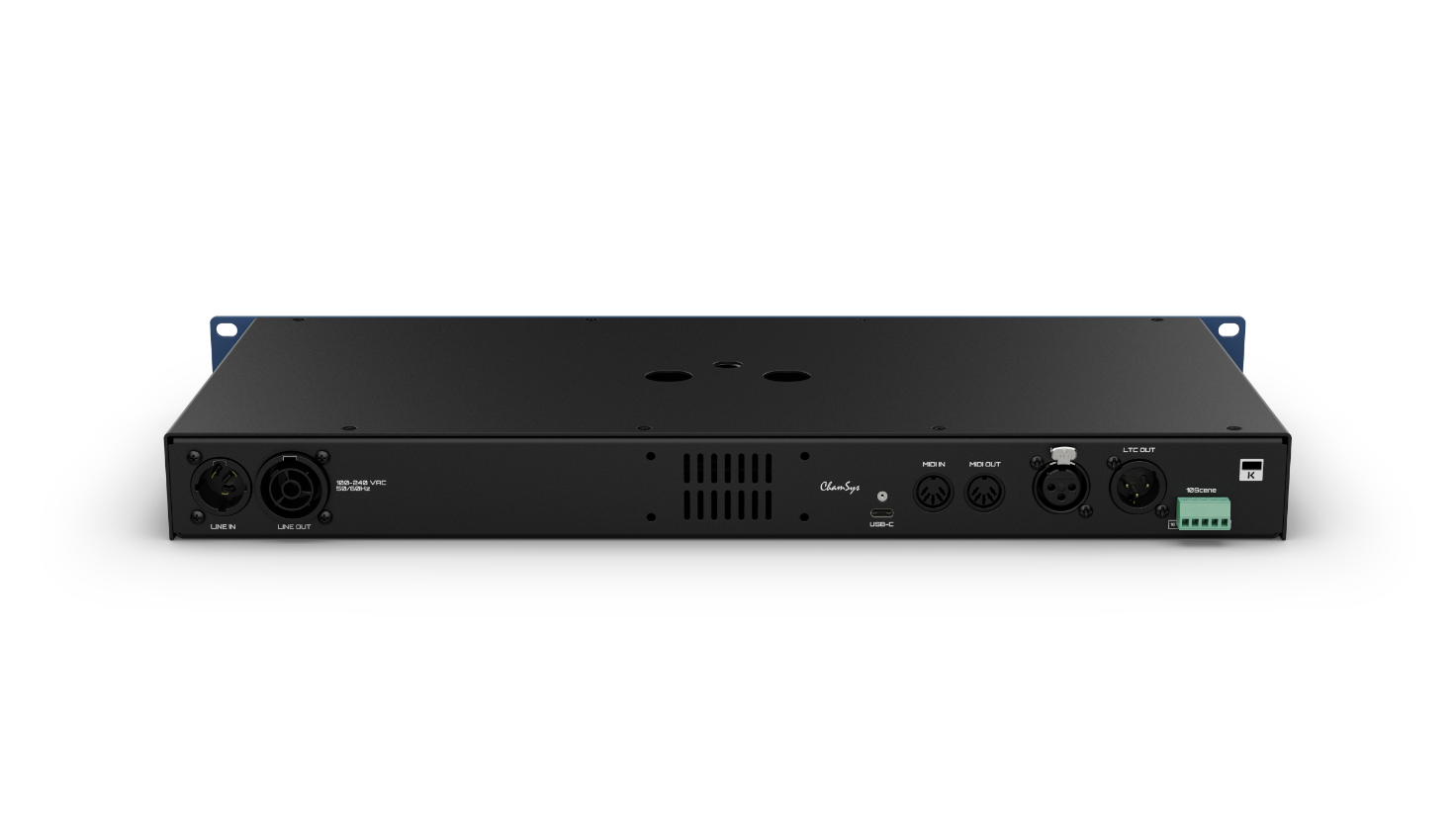

Hardver specifikációk
- RDM Direkt DMX portok: 10
- Hálózati portok: 2
- MIDI (in/out) port: 1/1
- LTC Timecode (in/out) port: 1/1
- 10Scene port: 1
- PoE bemenet: igen (Port 1)
- USB portok: 1 (USB-C)
- Kensington Security Lock rögzítés
- Tápegység bemenet: 110-240 VAC (Neutrik powerCON TRUE1)
- Neutrik powerCON TRUE1 tápkábel: 1
Szoftver specifikációk
- Art-Net/sACN-támogatás: igen
- ChamNet-támogatás: igen
- LTC & MIDI Timecode-támogatás (ChamNet): igen
- MIDI Notes-támogatás (ChamNet): igen
- Konfigurálható DMX időzítő: igen
- Beépített webszerver: igen
- DMX redundancia-támogatás: igen
- Jelenet tárolás felhasználóknak: igen
Méretek és tömeg
- Eszköz méretei és tömege:
- Magasság: 44.4 mm
- Szélesség: 480 mm
- Mélység: 218 mm
- Tömeg: 2.75 kg
GeNetix Node funkciók
GeNetix protokollok
A GeNetix hálózati node-ok támogatják az iparág standard világítástechnikai protokolljait; az Art-Net V1,2,3 és 4-t, valamint az sACN-t – beleértve az univerzumonkénti prioritásokat, valamint a távoli vezérlést(RDM).
A DMX időzítések teljesen konfigurálhatóak, beleértve a frissítési rátát, a szünetidőt, a keretidőt és a MAB-ot.
DMX Fallback
A DMX Fallback lehetővé teszi, hogy az ugyanazon a kijáraton lévő eszközök körbe legyenek csatlakoztatva a GeNetix node két portjához a redundancia érdekében. Így ha a DMX körben egy kábel meghibásodik, az eszközök továbbra is megkapják a DMX jelet.
Az egyes portokat Output-ként, Input-ként vagy Fallback-ként is konfigurálhatjuk.
A DMX Fallback funkció használható egy GeNetix node-on belül, valamint több GeNetix node között is.
Egyesítés
A GeNetix node-ok lehetővé teszik az egyesítést, amely minden egyes port esetében külön-külön testreszabható. Az egyesítés konfigurálható: None, HTP, LTP, valamint legalacsonyabb és legmagasabb IP-cím szerint.
HTP módban a node az adott univerzum csatornáin érkező források közül a legmagasabb szintű forrást használja.
LTP módban a node minden egyes csatorna esetében a legutolsó forrásból kapott adatokat használja. A node csak akkor vált másik forrásból érkező adatra, ha annak értéke megváltozik, vagy az első forrás időtúllépése esetén. Az LTP mód maximum két forrás esetén alkalmazható.
Amikor a legmagasabb vagy a legalacsonyabb IP-címre van beállítva, a node minden univerzumot az adott legmagasabb vagy legalacsonyabb IP-címmel rendelkező forrás adatai alapján egyesít.
Például, egy nagyon alacsony IP-címre állított házi rendszer esetén, a „legmagasabb IP mód” lehetővé teszi, hogy a pultról bejövő jel elsőbbséget élvezzen a ház rendszerével szemben.
Jelenetek
A GeNetix node-ok lehetővé teszik 10 jelenet tárolását, amelyek a beérkező Art-Net vagy sACN adatokból rögzíthetők. A jelenetek a DMX adatok tárolására a node egy vagy több portján is lehetőséget kínálnak.
A jelenetek visszajátszhatók a node előlapi kijelzőjéről, MagicQ és QuickQ pultokról a beépített webszerveren keresztül, valamint GN5 és GN10 node-ok esetén 10Scene fali panelekről is.
Node konfiguráció
A GeNetix hálózati node-ok konfigurálhatóak MagicQ és QuickQ pultokról, MagicQ PC rendszerekről, webszerveren keresztül, valamint az előlapi kijelzővel ellátott node-ok esetén a kijelző segítségével.
A GeNetix node-ok lehetőséget kínálnak egy biztonsági PIN-kód használatára, amely megakadályozza a konfiguráció nem kívánt módosítását a GeNetix előlapi kijelzőjéről.
Adatvesztés megelőzése
Hold – megtartja az utolsó kimeneti DMX jeleket, Nullák – minden csatornán DMX 0-ás értéket közvetít.
None – leállítja a DMX jelek küldését
Scene 1 – az 1. jelenet tartalmát közvetíti
DMX szinkronizáció
Az esetleges szakadozás enyhítése érdekében GeNetix node-ok támogatják a DMX kimenetek szinkronizációját. A szinkronizáció ChamNet-en keresztül, kizárólag MagicQ pultokkal vezérelhető.
