GeNetix GN4IP
GeNetix GN4IP
- 4 közvetlen DMX port RDM támogatással (bemenet/kimenet)
- Art-Net és sACN protokoll támogatás
- IP65-ös védettség kültéri használatra
- Beépített webszerver távoli konfigurációhoz
- PoE vagy hálózati tápellátás támogatása
- Portállapot-jelző LED-ek
- Akár 2 MagicQ példány „Core Mode” feloldása hálózaton keresztül
- M12-es bilincses rögzítés

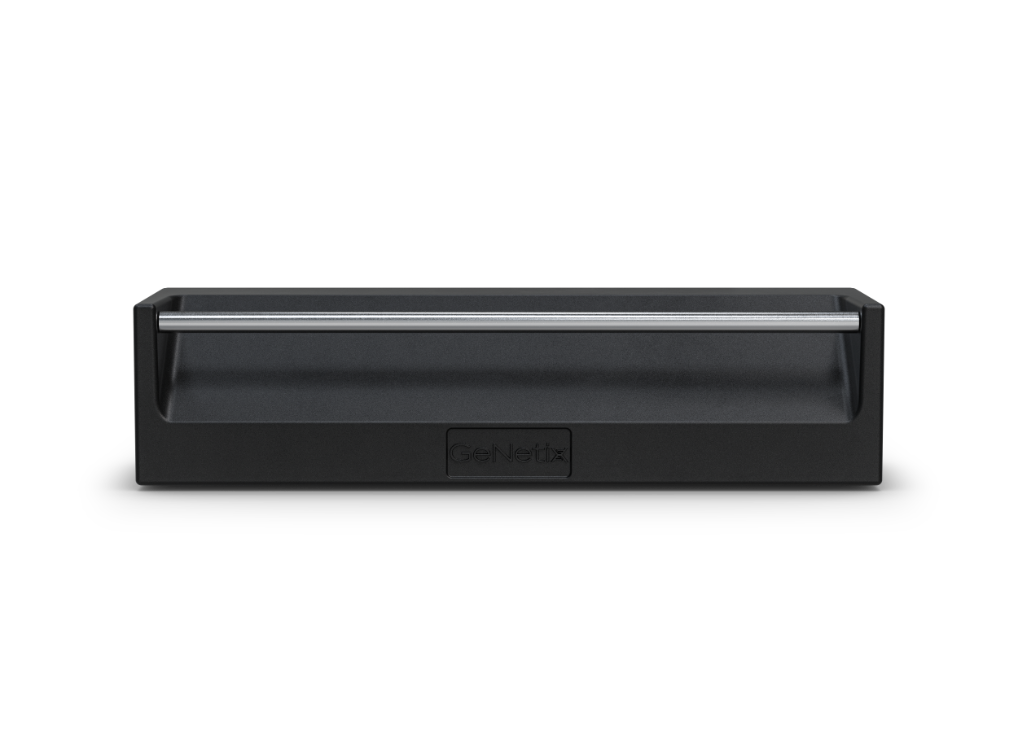

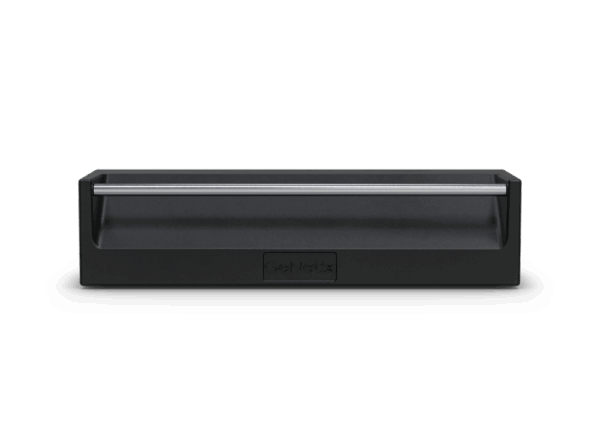

- Beépített sín a biztonságos rögzítéshes
Leírás

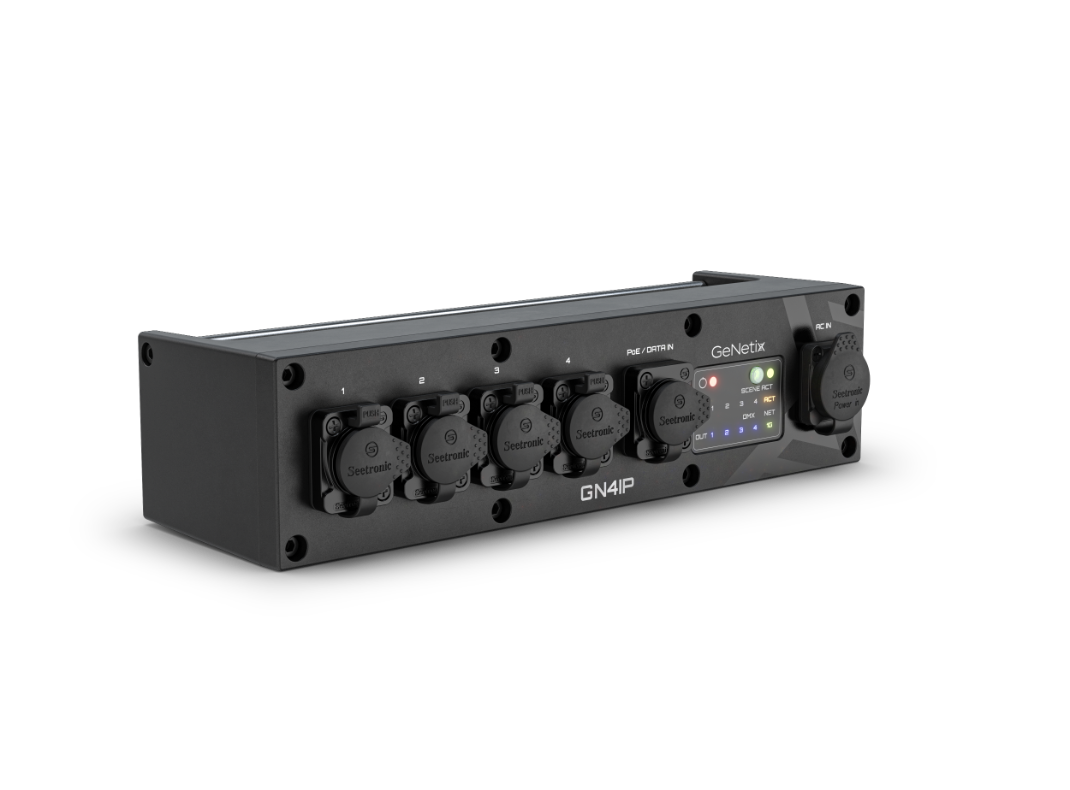

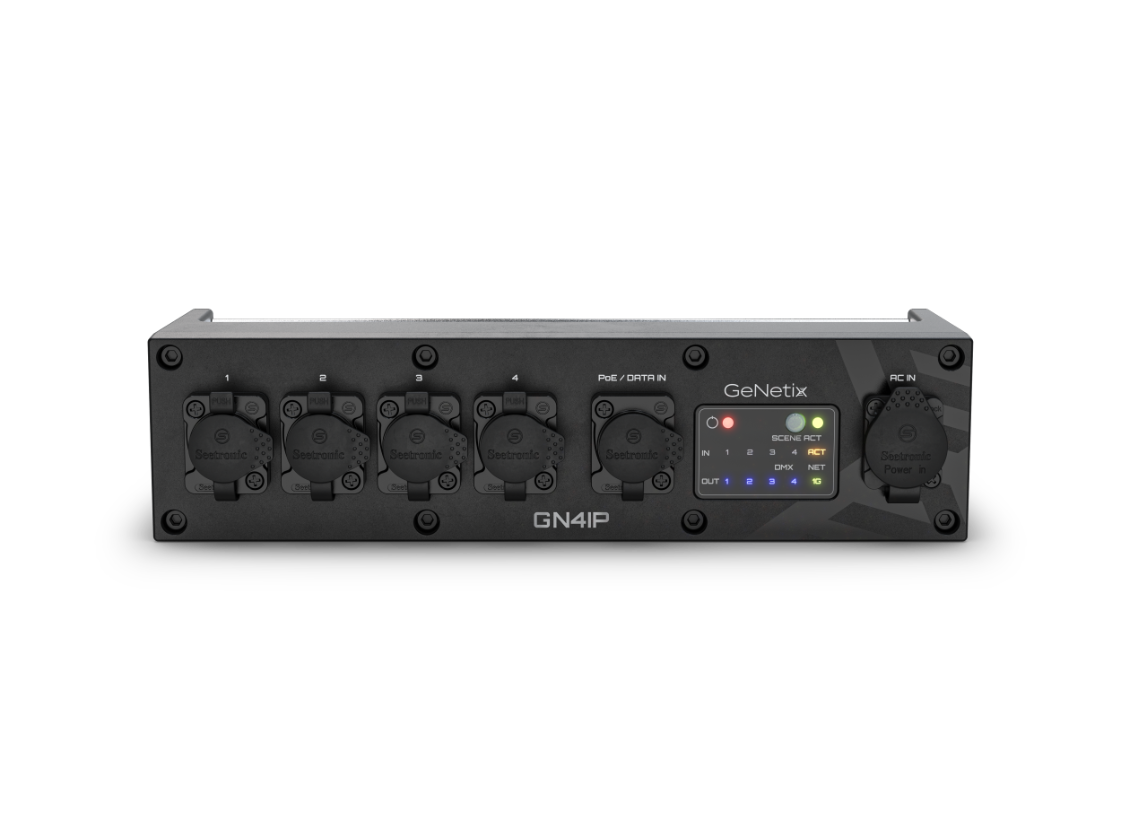

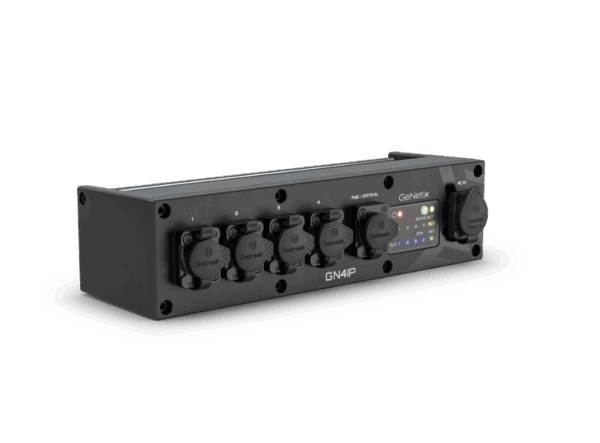

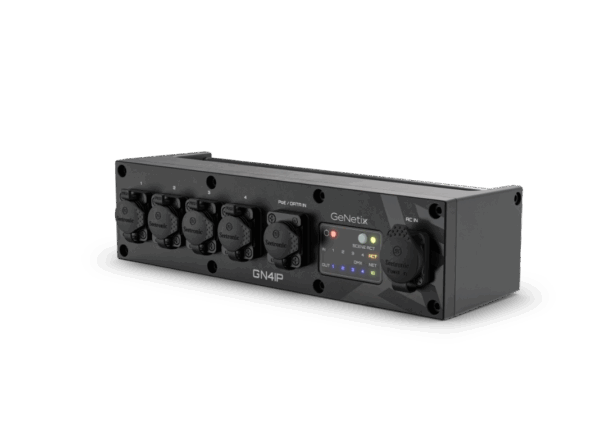

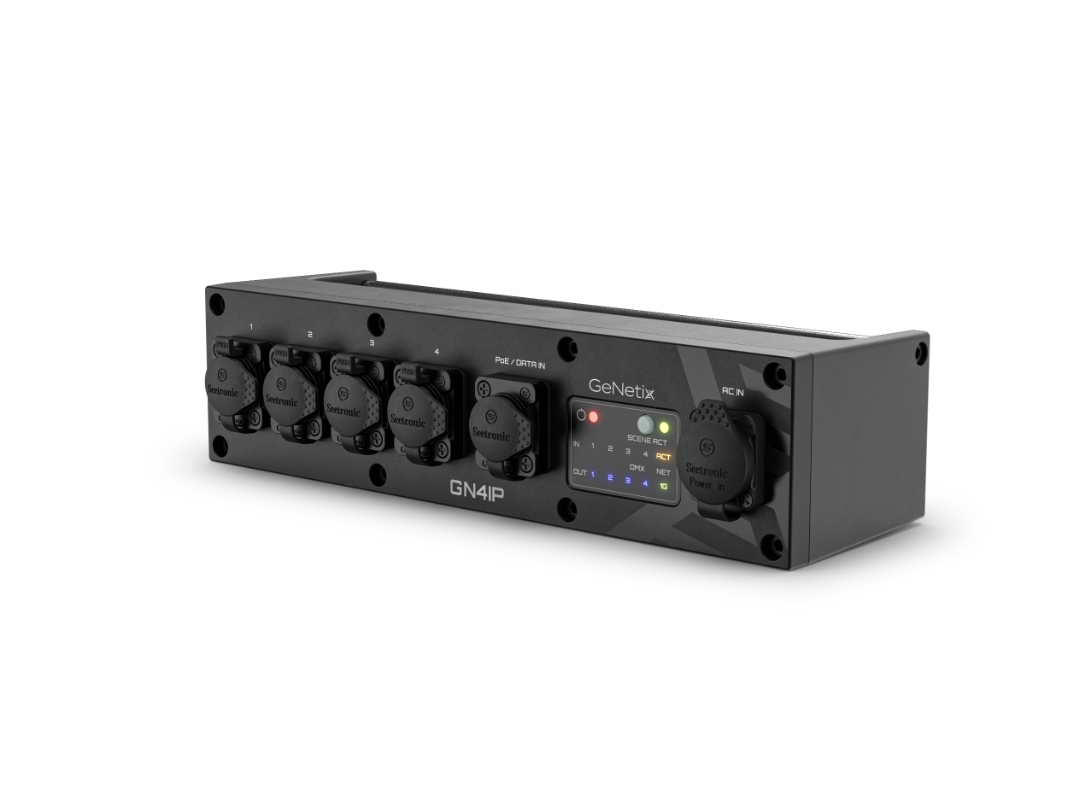

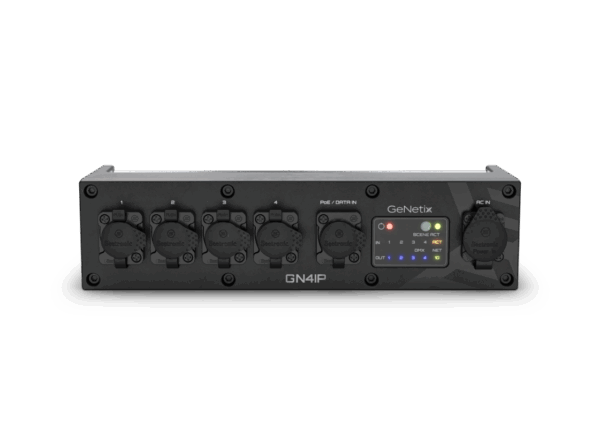

A GeNetix Node 4 IP egy kompakt, IP65-ös védelmi besorolású, 4-portos Ethernet–DMX node, amely többféle rögzítési lehetőséget kínál a gyors és biztonságos rig-be szereléshez. Az eszköz 1 hálózati porttal és 4 DMX porttal rendelkezik, amelyek bemenetként vagy kimenetként is konfigurálhatók. Portállapot-visszajelző LED-ekkel szerelt, tápellátása történhet PoE-n keresztül vagy közvetlenül a PowerCON TRUE1 hálózati csatlakozón keresztül.
Masszív kialakítása és sokoldalúsága révén a GN4IP ideális választás fix vagy ideiglenes installációkhoz, és távolról konfigurálható hálózaton keresztül – beépített webszerveren, Art-Net hálózaton vagy ChamSys konzolról.
Specifikációk
Hardver specifikációk
- RDM direkt DMX portok: 4
- Hálózati portok: 1
- Hálózati tápellátás: Neutrik PowerCON True1 Top
- Ethernet-tápellátás (PoE): igen
- Állapotjelző LED a portokon: Igen
- M12-es bilincses rögzítés: Igen
- Beépített sín safety-rögzítéshez: Igen
- Gigabit Ethernet: Igen
- Unmanaged Hálózati Switch: Igen
Szoftver specifikációk
- Art-Net/sACN támogatás: igen
- ChamNet támogatás: igen
- Konfigurálható DMX időzítések: igen
- Beépített webszerver: igen
- DMX redundancia-támogatás: igen
- Felhasználói jelenet-/show-tárolás: igen
Méretek és tömeg
- Eszköz méretei és tömege:
- Magasság: 68 mm
- Szélesség: 274 mm
- Mélység: 76 mm
- Tömeg: 1.4 kg
GeNetix Node funkciók
GeNetix protokollok
A GeNetix hálózati node-ok támogatják az iparág standard világítástechnikai protokolljait; az Art-Net V1,2,3 és 4-t, valamint az sACN-t – beleértve az univerzumonkénti prioritásokat, valamint a távoli vezérlést(RDM).
A DMX időzítések teljesen konfigurálhatóak, beleértve a frissítési rátát, a szünetidőt, a keretidőt és a MAB-ot.
DMX Fallback
A DMX Fallback lehetővé teszi, hogy az ugyanazon a kijáraton lévő eszközök körbe legyenek csatlakoztatva a GeNetix node két portjához a redundancia érdekében. Így ha a DMX körben egy kábel meghibásodik, az eszközök továbbra is megkapják a DMX jelet.
Az egyes portokat Output-ként, Input-ként vagy Fallback-ként is konfigurálhatjuk.
A DMX Fallback funkció használható egy GeNetix node-on belül, valamint több GeNetix node között is.
Egyesítés
A GeNetix node-ok lehetővé teszik az egyesítést, amely minden egyes port esetében külön-külön testreszabható. Az egyesítés konfigurálható: None, HTP, LTP, valamint legalacsonyabb és legmagasabb IP-cím szerint.
HTP módban a node az adott univerzum csatornáin érkező források közül a legmagasabb szintű forrást használja.
LTP módban a node minden egyes csatorna esetében a legutolsó forrásból kapott adatokat használja. A node csak akkor vált másik forrásból érkező adatra, ha annak értéke megváltozik, vagy az első forrás időtúllépése esetén. Az LTP mód maximum két forrás esetén alkalmazható.
Amikor a legmagasabb vagy a legalacsonyabb IP-címre van beállítva, a node minden univerzumot az adott legmagasabb vagy legalacsonyabb IP-címmel rendelkező forrás adatai alapján egyesít.
Például, egy nagyon alacsony IP-címre állított házi rendszer esetén, a „legmagasabb IP mód” lehetővé teszi, hogy a pultról bejövő jel elsőbbséget élvezzen a ház rendszerével szemben.

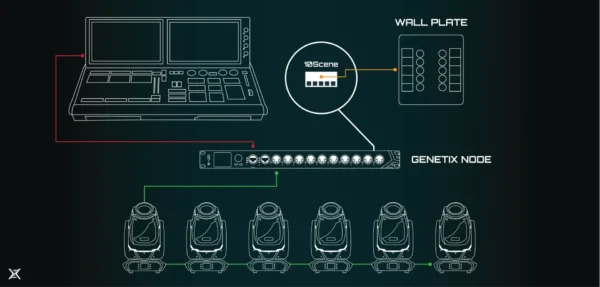

Jelenetek
A GeNetix node-ok lehetővé teszik 10 jelenet tárolását, amelyek a beérkező Art-Net vagy sACN adatokból rögzíthetők. A jelenetek a DMX adatok tárolására a node egy vagy több portján is lehetőséget kínálnak.
A jelenetek visszajátszhatók a node előlapi kijelzőjéről, MagicQ és QuickQ pultokról a beépített webszerveren keresztül, valamint GN5 és GN10 node-ok esetén 10Scene fali panelekről is.

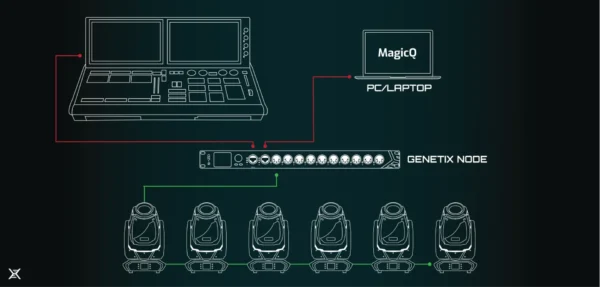

Node konfiguráció
A GeNetix hálózati node-ok konfigurálhatóak MagicQ és QuickQ pultokról, MagicQ PC rendszerekről, webszerveren keresztül, valamint az előlapi kijelzővel ellátott node-ok esetén a kijelző segítségével.
A GeNetix node-ok lehetőséget kínálnak egy biztonsági PIN-kód használatára, amely megakadályozza a konfiguráció nem kívánt módosítását a GeNetix előlapi kijelzőjéről.

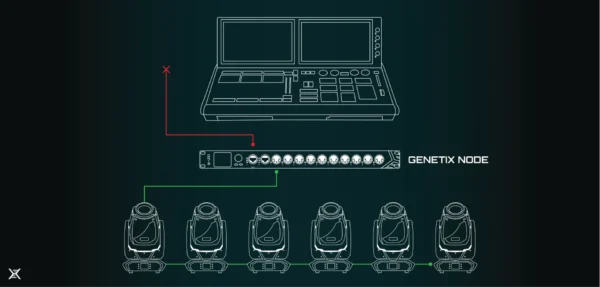

Adatvesztés megelőzése
Hold – megtartja az utolsó kimeneti DMX jeleket, Nullák – minden csatornán DMX 0-ás értéket közvetít.
None – leállítja a DMX jelek küldését
Scene 1 – az 1. jelenet tartalmát közvetíti

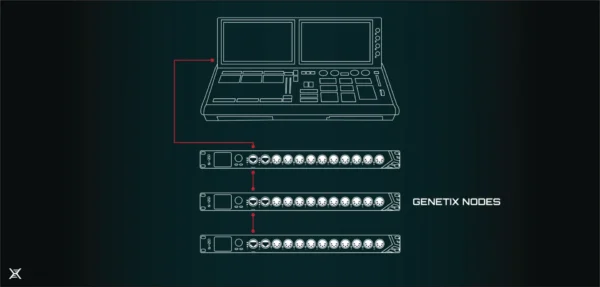

DMX szinkronizáció
Az esetleges szakadozás enyhítése érdekében GeNetix node-ok támogatják a DMX kimenetek szinkronizációját. A szinkronizáció ChamNet-en keresztül, kizárólag MagicQ pultokkal vezérelhető.
